Selle Chauffante Surprise

Message par Tarzan le Dim 27 Jan 2013 - 19:10

Ma R 1200 RT achetée d’occasion en concession n’est pas équipée à l’origine d’une selle chauffante.

Mais voilà à ma grande surprise en retournant la selle je m’aperçois que celle-ci est équipée d’une prise.

Je prends donc contact avec l’ancien proprio et celui-ci me confirme qu’il n’avait pas pris l’option.

Bref après réflexion................

Je me posé la question, si j’alimente tout bêtement la selle en 12 v (avec un interrupteur ou encore mieux un variateur qui va bien) cela marchera-t-il ?

Merci pour vos réponses
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par manum5 le Dim 27 Jan 2013 - 19:13

Faudrait regarder le schéma electrique de la bécane voir si c'est du direct ou pas. Les deux positions sont un variateur ou deux résistances indépendantes. Je ne puis te répondre.
avatar
manum5
Le baroudeur

Masculin
Age : 51
Localisation : prés de Verdun ( Meuse )
Nombre de messages : 3482
Date d'inscription : 16/01/2011

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Eric95 le Dim 27 Jan 2013 - 19:32

Je suis dans le même cas de figure ! a suivre
avatar
Eric95
Rodage terminé !

Masculin
Age : 56
Localisation : Val d'Oise
Nombre de messages : 122
Date d'inscription : 27/01/2012

http://www.bivouac4x4.net

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par CHRISTOPHE ISERE le Dim 27 Jan 2013 - 19:38

salut
Si vous avez un pote qui a l’option selle chauffante essaye votre selle sur sa moto
Apres voir avec bm comment brancher
chris
avatar
CHRISTOPHE ISERE
J'y suis habitué maintenant !

Masculin
Age : 50
Localisation : GRENOBLE ISERE
Nombre de messages : 473
Date d'inscription : 22/05/2011

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Dim 27 Jan 2013 - 19:43

Merci les gars mais si quelqu'un pouvait débrancher sa selle et la remplacer par un voltmètre puis faire varier la commande de chauffage et nous donner les mesures ça serait la solution pour comprendre le fonctionnement.

Merci dans tous les cas
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par manum5 le Dim 27 Jan 2013 - 19:52

Pas con. Si je retrouve mon voltmètre, je te fais ça demain.
avatar
manum5
Le baroudeur

Masculin
Age : 51
Localisation : prés de Verdun ( Meuse )
Nombre de messages : 3482
Date d'inscription : 16/01/2011

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Dim 27 Jan 2013 - 19:59

Super Emmanuel
Merci

C'est cool
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Lun 28 Jan 2013 - 6:31

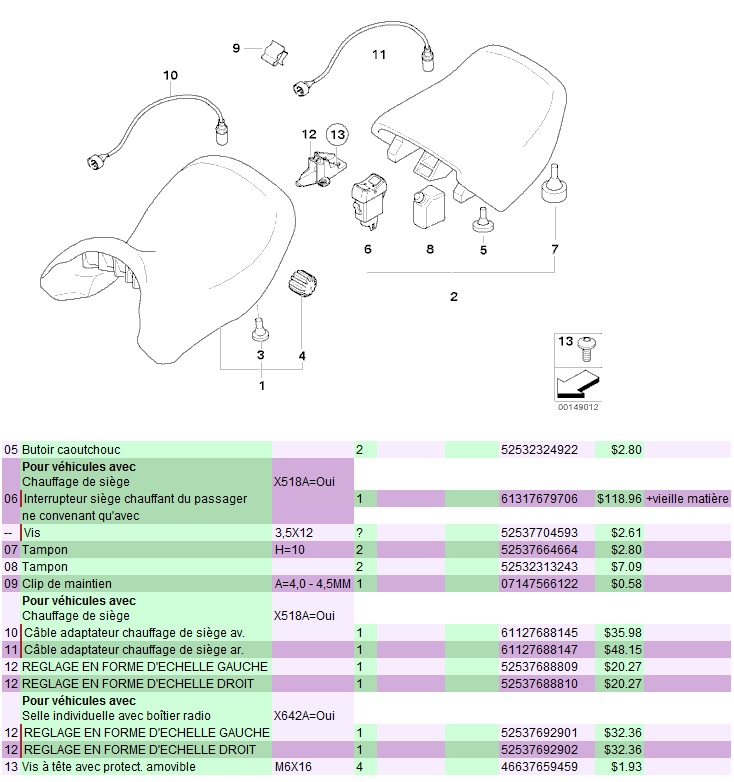

Voici déjà la référence du câble (N°10) pour faire un montage propre en parallèle sans toucher au multiplexage.



Bonne nouvelle enfin pour moi ma machine est près-câblé, je viens de trouver les deux connecteurs équipés de bouchons pour alimenter la selle avant et un autre pour la selle arrière.

Donc en principe avec le commodo adéquate + 1 cout de valise cela devrait fonctionner

Faut approfondir.................
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par jean-louis 35 le Lun 28 Jan 2013 - 7:46

Pour ma part et sans certitude : il ne doit pas y avoir de grande difficulté pour la selle passager car le cablage est réalisé au montage de la moto, et il faut donc acquérir un cable de connection entre la selle et le connecteur en place et celà parce que l'interrupteur est sur la selle. Mais il me semble qu'il faille passer par la concession pour la paramétrage de la centrale électronique.

Pour la selle conducteur celà est plus compliqué dans la mesure ou il va falloir soit acquérir un comodo équipé de l'interrupteur selle chauffante, ou bien trouver le moyen d'intégrer un interrupteur en prenant soin de respecter le cablage soit existant soit l'adapter et le connecter aux bornes sur la centrale.

A ce sujet j'ai le schéma électrique de la 1200 RT sur lequel on voit bien le cablage des selles chauffantes, alors si vous le souhaitez je peux vous l'envoyer auquel cas vous m'envoyez un MP avec une adresse mail.

avatar
jean-louis 35
Grand voyageur !

Masculin
Age : 61
Localisation : ARCACHON & RENNES
Nombre de messages : 1446
Date d'inscription : 10/08/2009

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Lun 28 Jan 2013 - 7:57

Oui ce commodo




Merci

Mp envoyé

avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Lun 28 Jan 2013 - 8:34

Bon j'avance grace aux plans de Jean-Louis



Donc physiquement les deux connecteurs que j'ai trouvé sont bien représenté par le schéma ci-dessus

1 de 4 fils pour la selle arrière et 1 de 2 fils (marron et violet/noir) pour l'avant

Les codes couleur sont également bons pour les deux connecteurs par rapport à ma machine.

Voila pourquoi le câble de la selle arrière coute plus cher que le câble avant (avant 2fils et arrière 4 fils)

Petite anecdote
Cela n’a peut-être rien à voir mais ………………..
Un jour j’ai installé un régulateur de vitesse sur une BMW z4.
Le véhicule était près-câblé, j’ai donc acheté le module et j’ai fait l’installation.
Surprise pas eu besoin de passer la valise tout fonctionné parfaitement.

Alors..............


avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Lun 28 Jan 2013 - 9:05

Les deux connecteurs sont ici :

avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Flanders le Mer 30 Jan 2013 - 13:41

sinon, il faudrait savoir si c'est la gestion electronique de la becanne qui gere la température ou si il y a une sécurité sur la selle. (faudriat pas cramer la selle lol)
sinon une autre solution, si on ne veut pas remplacer le comodo et passer chez bm pour activer (sois disant) cette fonction.
acheter neuf, ou d'occas une commande de chauffage poignées chauffantes adaptable, et brancher sur les selles.
tiens nous au courant thierry, toi qui a le comodo, si il y a besoin de passer par bm
avatar
Flanders
Grand voyageur !

Masculin
Age : 42
Localisation : vendée
Nombre de messages : 1034
Date d'inscription : 08/05/2010

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mer 30 Jan 2013 - 14:03

Je me suis trouvé une selle arrière chauffante d'occas mais neuve (je suis maniaque)

J'attends sa réception.

Je vais commander les deux câbles pour raccorder les selles.

La selle arrière étant équipé de l'interrupteur qui va bien, nous serons vite fixé je pense sur l'obligation ou pas d'activer cette fonction

Concernant le commodo je ne l'ai pas j'en recherche un.(la photo ci-dessus vient du net)

J'aime bien faire des mofifs mais à condition que ce soit comme d'origine
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par manum5 le Mer 30 Jan 2013 - 14:49

Impossible de mettre la main sur ce satané voltmetre, j'ai du le prêter et il n'est pas revenu, ce n'est pas possible...

Désolé
avatar
manum5
Le baroudeur

Masculin
Age : 51
Localisation : prés de Verdun ( Meuse )
Nombre de messages : 3482
Date d'inscription : 16/01/2011

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mer 30 Jan 2013 - 15:42

Pas bien grave maintenant que j'ai les plans je vais mesurer la tension en sortie de selle arrière et là j'aurai déjà une première réponse:

Si il y en a ce sera tout bon pas besoin de passer chez BM pour activer la fonction au moins pour l'arrière

Réponse tout à l'heure.
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mer 30 Jan 2013 - 16:38

C'est tout bon il y a bien du 12 v qui arrive au connecteur prévu pour la selle arrière. moqueneuneu
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Lun 4 Fév 2013 - 18:54

Bon je me suis trouvé ça d'occas



J'attends la livraison en espérant qu'il fonctionne parfaitement

avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Flanders le Lun 4 Fév 2013 - 19:04

bien vu thierry il fallait un savantfou pour expérimenter la bébête, en espérant que ca fonctionne sans passer par la case concession par contre je serais curieux de savoir si les selles chauffantes possedent une protection thermique ???
y a quequ'in qu'aurais un trou dans sa selle pour verifier ???
merci thierry de nous donner le verdict, ont t'attends aux virages
avatar
Flanders
Grand voyageur !

Masculin
Age : 42
Localisation : vendée
Nombre de messages : 1034
Date d'inscription : 08/05/2010

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par kermit le Lun 4 Fév 2013 - 21:43

Faut peut-être demander chez Briant, à force de voir défiler la moitié du fofo pour refaire les selles, il doit le savoir, lui.
avatar
kermit
Grand voyageur !

Masculin
Age : 50
Localisation : Welkenraedt (Belgique)
Nombre de messages : 1441
Date d'inscription : 15/02/2011

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mar 5 Fév 2013 - 5:37

Flanders a écrit: par contre je serais curieux de savoir si les selles chauffantes possedent une protection thermique ???
y a quequ'in qu'aurais un trou dans sa selle pour verifier ???
merci thierry de nous donner le verdict, ont t'attends aux virages

La protection thermique c'est peut être les fesses dès que sa brule tu coupes


Dernière édition par Tarzan le Jeu 28 Fév 2013 - 16:44, édité 1 fois
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Francis31 le Mar 5 Fév 2013 - 7:33

Tarzan a écrit:
Flanders a écrit: par contre je serais curieux de savoir si les selles chauffantes possedent une protection thermique ???
y a quequ'in qu'aurais un trou dans sa selle pour verifier ???
merci thierry de nous donner le verdict, ont t'attends aux virages

La protection thermique c'est peut être les fesses dès que sa brule tu coupes




avatar
Francis31
Mon deuxième train de pneu !

Masculin
Age : 56
Localisation : TOULOUSE
Nombre de messages : 272
Date d'inscription : 19/01/2013

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par breizh63 le Mar 5 Fév 2013 - 13:56

Tarzan a écrit:
Flanders a écrit: par contre je serais curieux de savoir si les selles chauffantes possedent une protection thermique ???
y a quequ'in qu'aurais un trou dans sa selle pour verifier ???
merci thierry de nous donner le verdict, ont t'attends aux virages

La protection thermique c'est peut être les fesses dès que sa brule tu coupes

Tu ne crois pas si bien dire, je ne m'en sers pas car même sur la première position, au bout d'un moment ça me brûle le fondement .
avatar
breizh63
Gros rouleur...

Masculin
Age : 60
Localisation : cournon d'auvergne
Nombre de messages : 920
Date d'inscription : 22/06/2012

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Francis31 le Mar 5 Fév 2013 - 14:01

Tu serais pas un peu fragile de l'entre jambe ! ricane
avatar
Francis31
Mon deuxième train de pneu !

Masculin
Age : 56
Localisation : TOULOUSE
Nombre de messages : 272
Date d'inscription : 19/01/2013

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par breizh63 le Mar 5 Fév 2013 - 14:05

Francis31 a écrit:Tu serais pas un peu fragile de l'entre jambe ! ricane
Oui peut-être, mais juste de l'arrière, au niveau des deux os; l'avant ça va Very Happy
avatar
breizh63
Gros rouleur...

Masculin
Age : 60
Localisation : cournon d'auvergne
Nombre de messages : 920
Date d'inscription : 22/06/2012

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mar 5 Fév 2013 - 20:21

avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mer 6 Fév 2013 - 17:33

Commodo reçu ce jour il est pas mal cosmétiquement parlant mais je pense en faire 1 en récupérant tous les boutons du mien.

Selle arrière reçu ce jour, je l'ai branché et bien ça chauffe.

Par contre pas de pictogramme au tableau de bord, si quelqu'un pouvait nous confirmer qu'en utilisant la selle arrière sans l'avant la présence ou pas de ce pictogramme ça serait sympa, merci d'avance.

Pour la selle avant et le commodo je vais attaquer ça ce week-end là c'est plus la même histoire carénage, réservoir...etc

Pour info : câble adaptateur N°10 (AV) 16.23€
câble adaptateur N°11 (AR) 21.72€

Donc la suite au prochain numéro

ENJOY
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par manum5 le Mer 6 Fév 2013 - 17:59

Je crois me souvenir qu'il y a un picto pour l'avant et pour l'arrière qui t'indique sur quelle position de chauffe tu es.
avatar
manum5
Le baroudeur

Masculin
Age : 51
Localisation : prés de Verdun ( Meuse )
Nombre de messages : 3482
Date d'inscription : 16/01/2011

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mer 6 Fév 2013 - 18:04

Voila les pictos:



Afin d'être bien clair sur le sujet

Ma question est : le pictogramme pour la selle arrière s'affiche t il si il n'y a que la selle arrière qui fonctionne.

Merci
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par blg le Mer 6 Fév 2013 - 18:11

Tarzan a écrit:
Par contre pas de pictogramme au tableau de bord, si quelqu'un pouvait nous confirmer qu'en utilisant la selle arrière sans l'avant la présence ou pas de ce pictogramme ça serait sympa, merci d'avance.

Si tu mets en marche le chauffage de la selle arrière, un pictogramme s'affiche sur le tableau de bord indiquant le niveau de chauffe. Même si la selle avant n'est pas en position de chauffe.
avatar
blg
Grand voyageur !

Masculin
Age : 47
Localisation : Grenoble
Nombre de messages : 1024
Date d'inscription : 05/08/2009

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Mer 6 Fév 2013 - 18:14

Ok merci Bertrand donc maintenant j'ai ma réponse.

Activation obligatoire chez le concessionnaire

Quelqu'un sait combien coute ce genre d'intervention ?



Dernière édition par Tarzan le Mer 6 Fév 2013 - 18:15, édité 1 fois
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par blg le Mer 6 Fév 2013 - 18:18

Pour être précis et compléter ma réponse :
si tu branches le chauffage sur une des 2 selles, le dessin complet va s'afficher (les 2 selles : l'horizontale pour la selle avant et la verticale pour la selle arrière), mais seuls les points concernant la selle en chauffe s'afficheront.

Pour le prix de l'activation, désolé je ne sais pas.
avatar
blg
Grand voyageur !

Masculin
Age : 47
Localisation : Grenoble
Nombre de messages : 1024
Date d'inscription : 05/08/2009

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Flanders le Jeu 7 Fév 2013 - 22:09

thierry, je pense que lorsque que tu auras tout branché (comodo, et selle avant), je pense que cela fonctionnera, et que tu auras l' affichage au tableau de bord, je remarque le fils de couleur (bleu, blanc), certainement un mouchard de retour, pour la centrale, pour lui dire, hey paulo: mets l'affichage en route, oui c'est paulo, qui géeeeere le systéme ricane

heureusement quand j' ai branché ma machine a laver, que le mur etait au courant, sinon va lui expliquer au mur Laughing


avatar
Flanders
Grand voyageur !

Masculin
Age : 42
Localisation : vendée
Nombre de messages : 1034
Date d'inscription : 08/05/2010

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Tarzan le Ven 8 Fév 2013 - 6:33

Si tu pouvais dire vrais SEB.

Hier après-midi de libre j’ai donc attaqué le machin

Voici les boutons démontés du commodo acheté d’occasion.



Chez moi ça ne passe pas

J’ai donc récupéré mes anciens boutons pour les installer dans le nouveau commodo.
Nettoyage complet au WD 40.

Démontage du carénage voir ici :
http://www.youtube.com/watch?v=2UHU4ZQ2C_Q

Démontage du réservoir :



Installation du nouveau commodo
Photo avant :


Photo après :


Test (avant de tout remonter)

Bilan rien ne fonctionne il faut passer chez le cons pour activer.

Mais pas grave je suis assez content, je connais mieux les entrailles de la bête maintenant.

Je vais me renseigner du tarif pour 5 ou 10 minutes de valise de manière à ne pas me faire trop entuber.

Remarques:

1) Si vous saviez toutes les cochonneries que j’ai trouvé dans les 2 commodos.
Je compte bien démonter le gauche pour un nettoyage de prévention.
C’est plein de crasse et j’en passe……..beurk
Pas étonnant que certain tombe en panne.

2) il faut un tourne vis torx de 0.7 pour démonter le commodo, 1 des 2 vis est cachée derrière l'autocollant chromé.

Zut :

J’ai vérifié machine tournante sur sa béquille centrale.

J’aurai peut-être du rouler vous en pensez quoi ?

ENJOY


Dernière édition par Tarzan le Mar 26 Fév 2013 - 6:20, édité 1 fois
avatar
Tarzan
Rodage terminé !

Masculin
Age : 52
Localisation : Chez moi
Nombre de messages : 162
Date d'inscription : 31/12/2012

http://www.team4t4.com/section.php?section=detailmap.php&id=

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par manum5 le Ven 8 Fév 2013 - 12:21

Les selles ne chauffent que ta batterie est bien chargée, Il y a un circuit qui coupe les selles pour ne pas risquer une décharge de batterie. Il me semble avoir déjà lu ça quelque part. De plus c'est assez long la chauffe des selles.
avatar
manum5
Le baroudeur

Masculin
Age : 51
Localisation : prés de Verdun ( Meuse )
Nombre de messages : 3482
Date d'inscription : 16/01/2011

Revenir en haut Aller en bas

Re: Selle Chauffante Surprise

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
